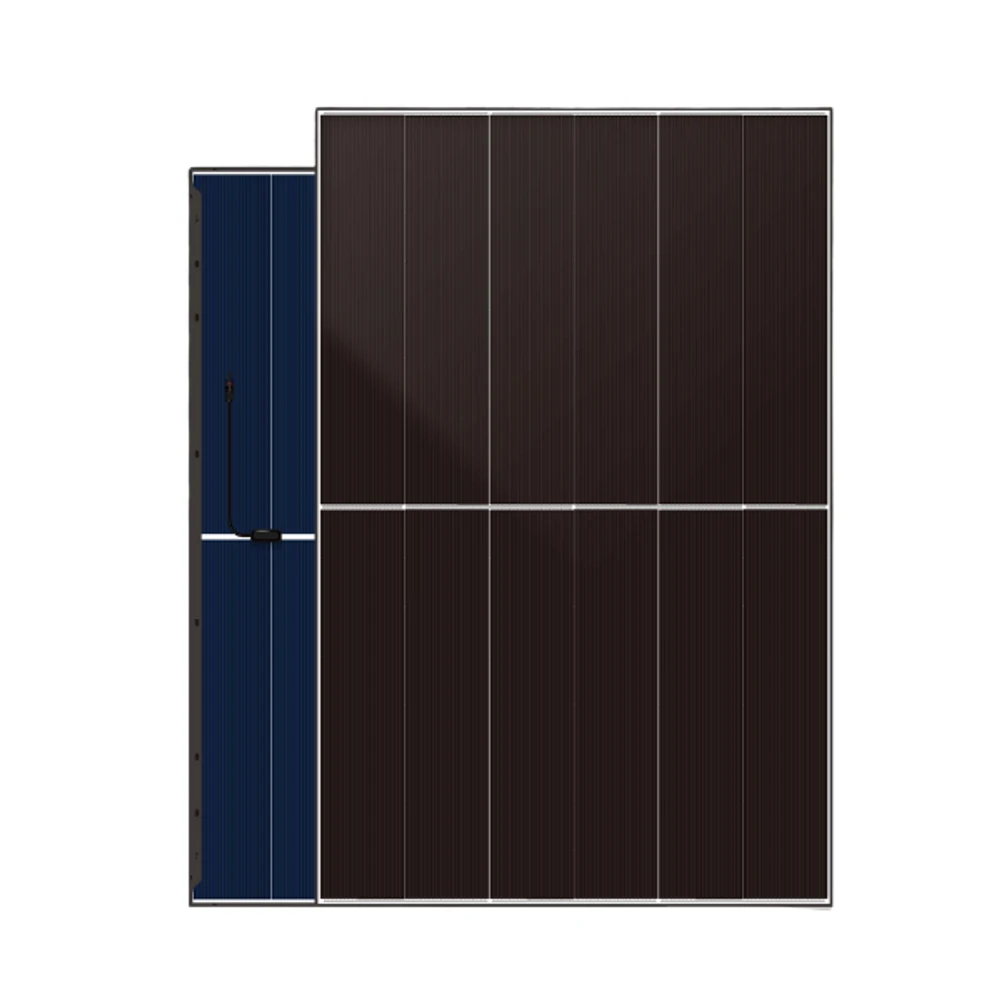

Panel fotowoltaiczny DAH Solar DHN-48Z20/DG(BW) 470W Bifacial Glass-Glass

Panel fotowoltaiczny DAH Solar DHN-48Z20/DG(BW) 470W Bifacial Glass-Glass

Wysokowydajny panel fotowoltaiczny DAH Solar DHN-48Z20/DG(BW) 470W to nowoczesne i niezawodne rozwiązanie przeznaczone do instalacji domowych, komercyjnych oraz dużych projektów fotowoltaicznych. Konstrukcja szkło–szkło (glass-glass) zapewnia podwyższoną trwałość, odporność na warunki atmosferyczne oraz długą żywotność modułu.

Dwustronna konstrukcja bifacial umożliwia produkcję energii również z promieniowania docierającego do tylnej części panelu. Współczynnik bifacjalności na poziomie 80 ±5% pozwala zwiększyć całkowity uzysk energii, szczególnie w instalacjach z odpowiednio przygotowanym, dobrze odbijającym podłożem.

Wariant o mocy 470 W osiąga bardzo wysoką sprawność modułu wynoszącą 23,52%. Niski współczynnik temperaturowy mocy –0,29%/°C zapewnia stabilną produkcję energii również podczas wysokich temperatur.

Konstrukcja modułu została przystosowana do pracy w wymagających warunkach. Panel wytrzymuje obciążenie mechaniczne do 5400 Pa od strony przedniej oraz 2400 Pa od strony tylnej. Maksymalne napięcie systemowe 1500 V DC umożliwia zastosowanie modułu również w dużych instalacjach komercyjnych i przemysłowych.

Producent zapewnia 25-letnią gwarancję na materiał i technologię oraz 30-letnią liniową gwarancję mocy, z gwarantowanym poziomem 87,4% mocy początkowej po 30 latach.

--------------------------------------------------

Najważniejsze cechy

- Moc 470 Wp

- Model DHN-48Z20/DG(BW)

- Konstrukcja szkło–szkło (glass-glass / double-glass)

- Moduł dwustronny Bifacial

- 96 ogniw w układzie 6 × 16

- Wysoka sprawność modułu: 23,52%

- Współczynnik bifacjalności: 80 ±5%

- Bardzo dobra wydajność przy wysokich temperaturach

- Niski współczynnik temperaturowy mocy: –0,29%/°C

- Maksymalne napięcie systemowe: 1500 V DC

- Wysoka odporność mechaniczna: 5400 Pa przód / 2400 Pa tył

- Skrzynka przyłączeniowa IP68

- 3 diody bypass

- Złącza kompatybilne z MC4

- Producent Tier 1 BloombergNEF

- Gwarancja materiałowa i technologiczna: 25 lat

- Gwarancja liniowa mocy: 30 lat

- Wymiary: 1762 × 1134 × 30 mm

- Waga: 23,9 kg

- Pakowanie: 36 szt. / paleta

- Kontener 40HQ: 936 szt.

--------------------------------------------------

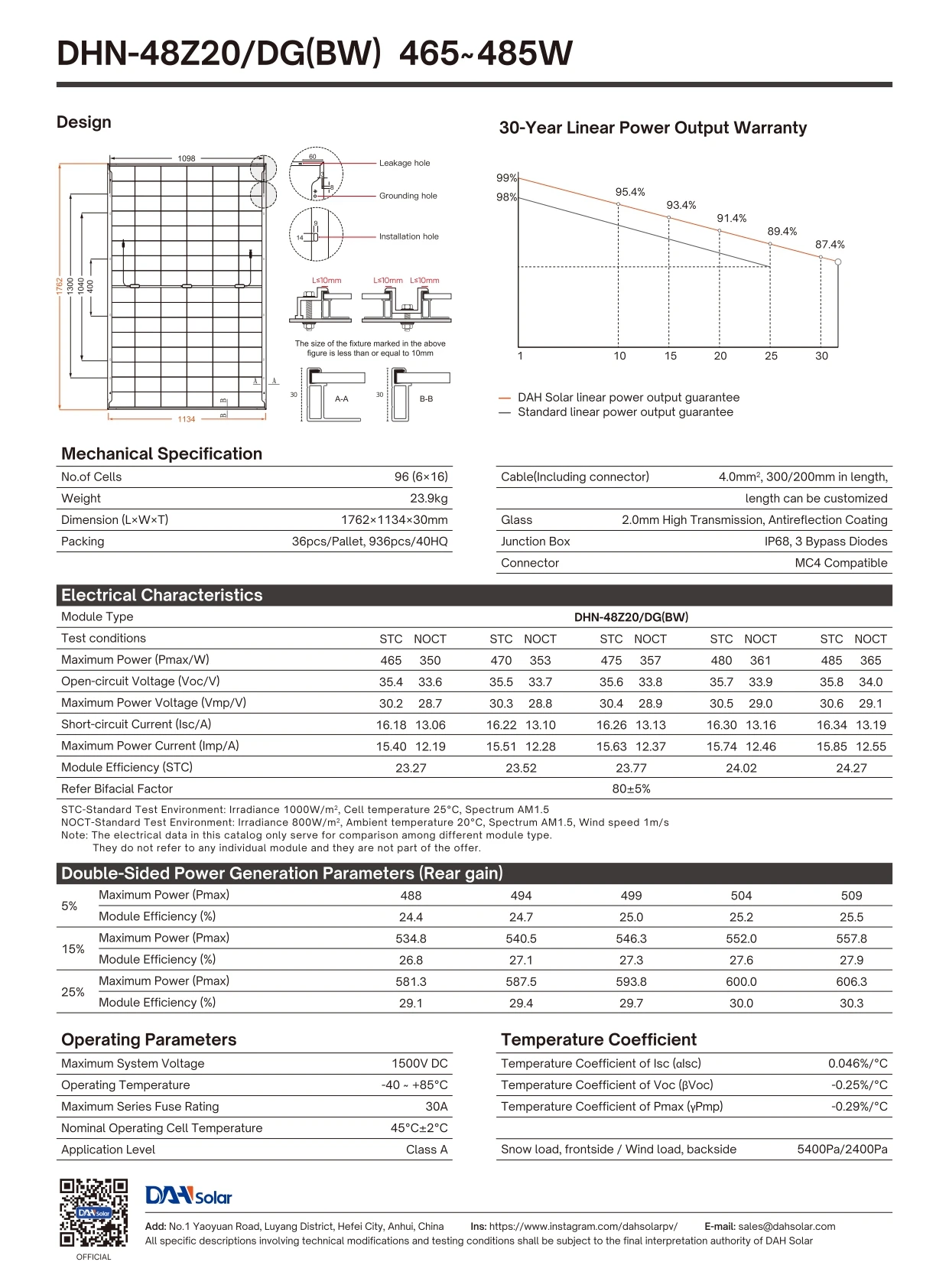

Parametry techniczne

- Producent: DAH Solar

- Model: DHN-48Z20/DG(BW)

- Moc: 470 Wp

- Typ modułu: Bifacial

- Konstrukcja: szkło–szkło / double-glass

- Liczba ogniw: 96 (6 × 16)

- Wymiary: 1762 × 1134 × 30 mm

- Waga: 23,9 kg

- Szkło: 2,0 mm, wysokoprzepuszczalne, z powłoką antyrefleksyjną

- Skrzynka przyłączeniowa: IP68

- Liczba diod bypass: 3

- Przewody: 4,0 mm²

- Złącza: kompatybilne z MC4

- Współczynnik bifacjalności: 80 ±5%

- Pakowanie: 36 szt. / paleta

- Ilość w kontenerze 40HQ: 936 szt.

--------------------------------------------------

Specyfikacja elektryczna (STC)

- Moc znamionowa (Pmax): 470 W

- Napięcie obwodu otwartego (Voc): 35,5 V

- Napięcie w punkcie mocy maksymalnej (Vmp): 30,3 V

- Prąd zwarciowy (Isc): 16,22 A

- Prąd w punkcie mocy maksymalnej (Imp): 15,51 A

- Sprawność modułu: 23,52%

Warunki STC: 1000 W/m², AM 1.5, temperatura ogniwa 25°C

--------------------------------------------------

Parametry Bifacial – dodatkowy uzysk energii

Przy dodatkowym uzysku energii z tylnej strony modułu:

- 5% dodatkowego uzysku: 494 W

- Sprawność przy 5% rear gain: 24,7%

- 15% dodatkowego uzysku: 540,5 W

- Sprawność przy 15% rear gain: 27,1%

- 25% dodatkowego uzysku: 587,5 W

- Sprawność przy 25% rear gain: 29,4%

Rzeczywisty dodatkowy uzysk energii zależy między innymi od sposobu montażu, wysokości modułu nad podłożem, kąta nachylenia oraz współczynnika odbicia powierzchni znajdującej się pod instalacją.

--------------------------------------------------

Parametry temperaturowe

- Współczynnik temperaturowy Isc: +0,046%/°C

- Współczynnik temperaturowy Voc: –0,25%/°C

- Współczynnik temperaturowy Pmax: –0,29%/°C

- Temperatura pracy: –40°C ~ +85°C

- Nominalna temperatura pracy ogniwa: 45 ±2°C

--------------------------------------------------

Parametry systemowe

- Maksymalne napięcie systemowe: 1500 V DC

- Maksymalny prąd bezpiecznika szeregowego: 30 A

- Klasa zastosowania: Class A

- Maksymalne obciążenie śniegiem od strony przedniej: 5400 Pa

- Maksymalne obciążenie wiatrem od strony tylnej: 2400 Pa

--------------------------------------------------

Gwarancja

- Gwarancja materiałowa i technologiczna: 25 lat

- Liniowa gwarancja mocy: 30 lat

- Gwarantowana moc po 1 roku: 98%

- Gwarantowana moc po 10 latach: 95,4%

- Gwarantowana moc po 15 latach: 93,4%

- Gwarantowana moc po 20 latach: 91,4%

- Gwarantowana moc po 25 latach: 89,4%

- Gwarantowana moc po 30 latach: 87,4%

--------------------------------------------------

Kompatybilność

- inwertery stringowe obsługujące wysokie prądy wejściowe

- instalacje on-grid

- instalacje off-grid

- systemy hybrydowe

- instalacje z magazynami energii

- instalacje domowe

- instalacje komercyjne

- instalacje przemysłowe

- farmy fotowoltaiczne

Przy doborze falownika należy uwzględnić prąd modułu Imp 15,51 A oraz prąd zwarciowy Isc 16,22 A.

--------------------------------------------------

Najważniejsze parametry – dlaczego warto

- 23,52% sprawności = bardzo wysoka produkcja energii z ograniczonej powierzchni

- Bifacial = możliwość dodatkowej produkcji energii z tylnej strony modułu

- Konstrukcja szkło–szkło = zwiększona trwałość i odporność modułu

- Współczynnik bifacjalności 80 ±5% = wysoki potencjał dodatkowego uzysku

- 1500 V DC = możliwość zastosowania w dużych instalacjach i długich stringach

- Niski współczynnik temperaturowy –0,29%/°C = stabilniejsza produkcja energii podczas wysokich temperatur

- 5400 Pa / 2400 Pa = wysoka odporność na obciążenia mechaniczne

- 25 lat gwarancji materiałowej i technologicznej

- 30 lat liniowej gwarancji mocy

- 23,9 kg = stosunkowo niewielka masa jak na moduł szkło–szkło

- 36 sztuk na palecie = wygodna logistyka dla instalatorów i klientów B2B
