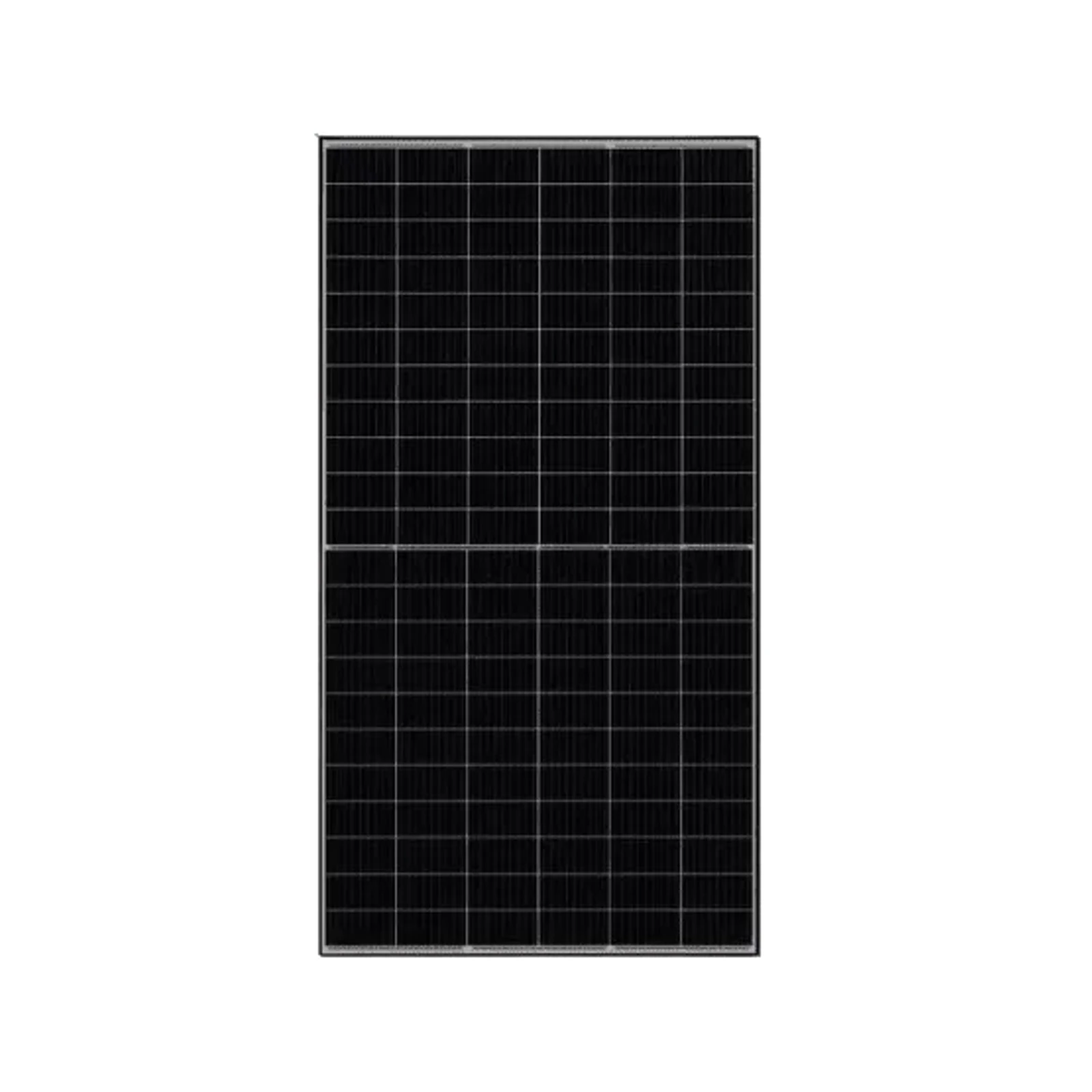

Panel fotowoltaiczny JA Solar JAM66S30 505/MR 505W

Panel fotowoltaiczny JA Solar JAM66S30 505/MR to moduł mono w technologii half-cell o mocy nominalnej 505 W, zoptymalizowany pod kątem wysokiej sprawności i lepszej wydajności temperaturowej. Moduł przeznaczony do instalacji fotowoltaicznych o wysokim napięciu systemowym (1500 V) z redukcją efektu zacienienia i zwiększoną odpornością mechaniczną.

Producent: Shanghai JA Solar Technology Co., Ltd. Produkt z rodziny Deep Blue 3.0, produkowany w zakładach w Chinach i Wietnamie. JA Solar jest globalnym producentem modułów fotowoltaicznych, oferującym certyfikowane rozwiązania zgodne z wybranymi normami jakości i bezpieczeństwa.

Podstawowe parametry elektryczne (wariant 505 W, STC)

• Moc maksymalna (Pmax): 505 W
• Otwarte napięcie (Voc): 45,72 V
• Napięcie w punkcie mocy maksymalnej (Vmp): 38,53 V
• Prąd zwarciowy (Isc): 14,00 A
• Prąd maksymalny w punkcie mocy (Imp): 13,11 A
• Sprawność modułu: 21,3 %
• Tolerancja mocy: 0 ~ +5 W
• Temperaturowy współczynnik Isc: +0,045 %/°C
• Temperaturowy współczynnik Voc: -0,275 %/°C
• Temperaturowy współczynnik Pmax: -0,350 %/°C

Parametry mechaniczne i dodatkowe

• Typ ogniw: mono, 11BB PERC, konfiguracja half-cell
• Wymiary: 2094 ±2 mm × 1134 ±2 mm × 35 ±1 mm
• Waga: 26,3 kg ±3%
• Liczba ogniw: 132 (6 × 22)
• Junction box: IP68, 3 diody
• Złącze: Genuine MC4-EVO2 (QC 4.10-35/45)
• Długość kabli (wraz ze złączem): Portrait: 300 mm (+) / 400 mm (−); Landscape: 1200 mm (+) / 1200 mm (−)
• Przekrój kabla: 4 mm² (IEC) / 12 AWG (UL)
• Maksymalne napięcie systemowe: 1500 V DC (IEC)
• Maksymalne obciążenie statyczne: Front: 3600 Pa; Back: 1600 Pa
• Zakres temperatur pracy: -40 °C do +85 °C
• Klasa bezpieczeństwa: II
